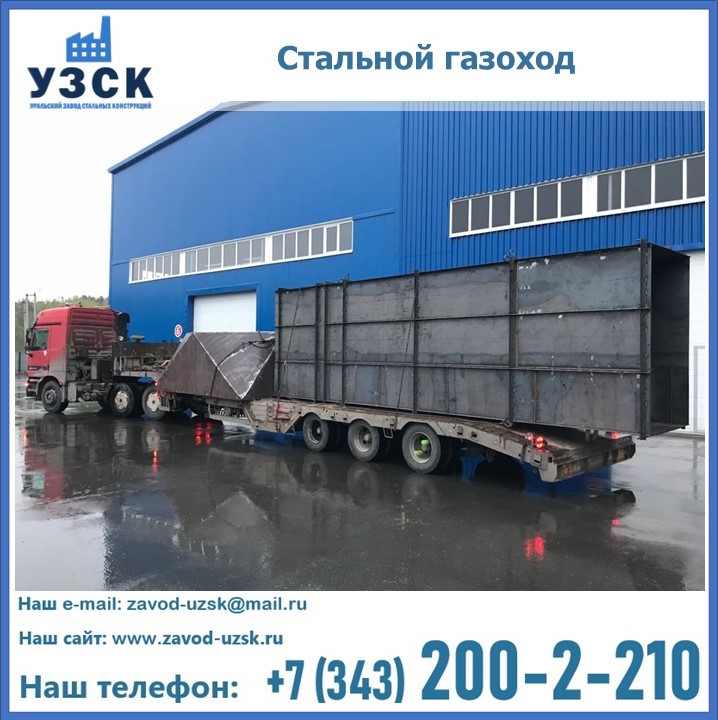

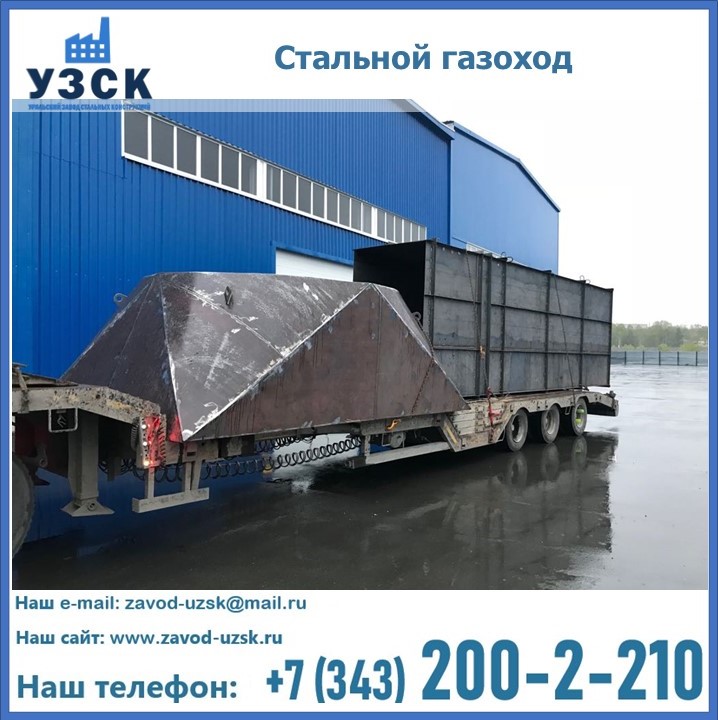

Газоход прямоугольный, стальной 1,4х2,3х7,8 метров, отвод газохода диаметром 3 метра и переход с диаметра 3 метра на прямоугольник 3х4,2 метра были изготовлены и отгружены на склад завода «Невьянский цемент». Производство газоходов на площадке «Уральского Завода Стальных Конструкций» было выполнено в точном соответствии с проектом заказчика, по индивидуальному чертежу. УЗСК изготовитель стальных газоходов. Собственный конструкторский отдел, Лаборатория неразрушающего контроля, необходимое оборудование и станки, оперативные поставки металла по низкой цене дают возможность нам формировать оптимальную стоимость на стальные газоходы.
ГАЗОХОД СТАЛЬНОЙ
В целях удаления отработанных продуктов сгорания топлива в окружающую среду предприятия применяют стальные газоходы и дымоходы. Их монтируют на котлы, газовые колонки, теплогенераторы и другое оборудование
По типу расположению газоходы разделяют на: вертикальный и горизонтальный
По назначению газоходы определяют следующих типов:
- Опускной;
- Подъемный;
- Поворотный;
- Обводной и другие.
По форме газоходы различаются: круглый или прямоугольный.
По способу хода воздуха газоходы разделяют на:
- с естественной тягой;
- подачей воздуха и удалением продуктов сгорания дымососом и трубой;
- подачей воздуха вентилятором и удалением продуктов сгорания дымососом и трубой;
- подачей воздуха вентилятором и удалением продуктов сгорания давлением в газовом тракте.
Стальной газоход, как и газовоздушный тракт в целом является сложной системой, состоящей из множества дополнительных устройств и оборудования.
Основные элементы в подобном тракте это:
Отводы и переходы (концентрические и эксцентрические), с углом изгиба 15°, 22°, 30°, 45°, 60° и 90°. Применение отводов и переходов дает возможность увеличить или уменьшить сечение газовоздушного тракта, обойти технологические препятствий, осуществить подвод элемента тракта к нужному оборудованию. Переход в свою очередь позволяет поменять профиль сечения газовоздушного тракта с круглого на прямоугольный и наоборот.
Тройники в тракте с газоходом.
Тройники служат в целях для стыковки двух и более трубопроводов в единую сеть.

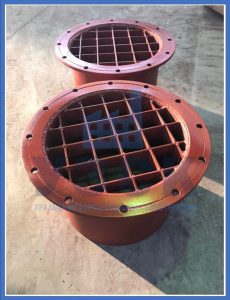

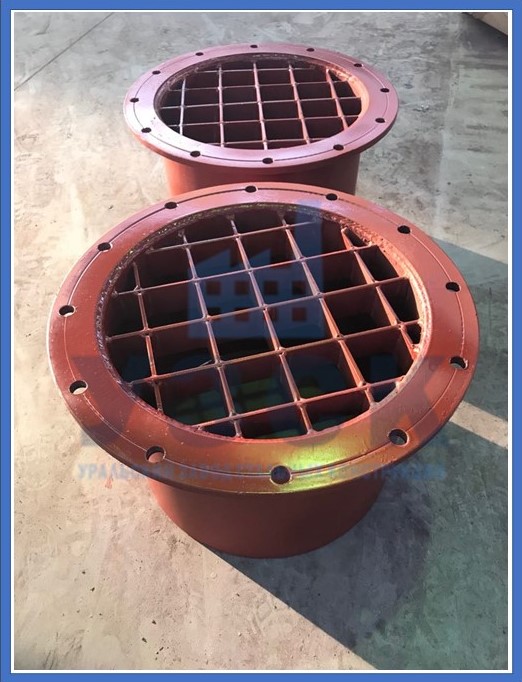

ВЗРЫВНЫЕ КЛАПАНЫ ПГВУ И ОСТ (КЛАПАН ВЗРЫВНОЙ ПРЕДОХРАНИТЕЛЬНЫЙ).
Взрывной клапан ПГВУ, оборудование назначение, которого — исключить разрушение энергетических установок в случае взрыва горючих газов, угольной пыли и т.п. Взрывной клапан — это отверстие (окно, лаз) во взрывоопасных трубопроводах и других элементах энергетических установок, специальным материалом (асбестовое полотно, фольга и др.). В момент нагнетания взрывопасной смеси материал клапана легко разрушается во время взрыва, тем самым предохраняя от разрушения и техногенной аварии газоход или газоходный тракт в целом. Взрывной клапан, установленный с отводом для газов, защищает обслуживающий персонал от ожогов. Взрывные клапаны ПГВУ, ОСТ устанавливают на топочные камеры, газоходы паровых котлов и печей, системах пылеприготовления и других установках, работающих как под разряжением, так и при избыточном давлении.

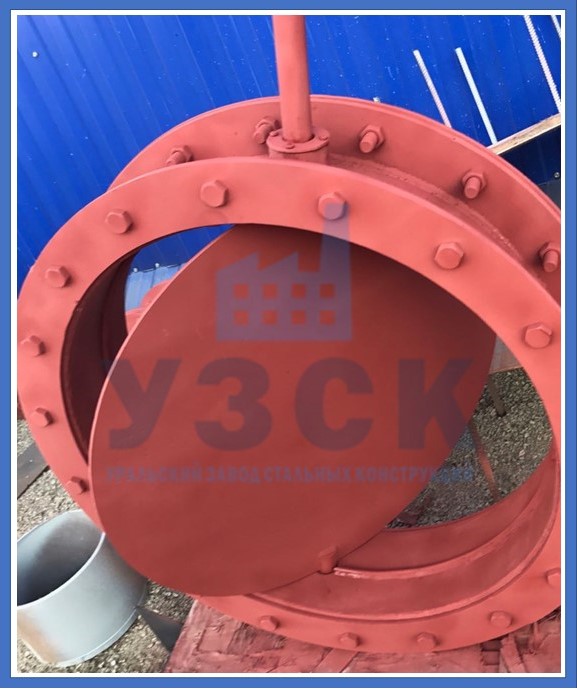

Шиберы и шиберные заслонки применяемые в системах с стальными газоходами в газовоздушных трактах.
Шибер — это запорное устройство по типу задвижки (заслонки), при помощи которого открывается и закрывается подача жидкости или газа. Шиберные заслонки применяют в дымоходах заводских печей и котельных установок для регулирования тяги. Небольшие заслонки регулируются вручную, большие при помощи черевячной передачи, различных электроприводов.
КОМПЕНСАТОР.
Компенсатор трубопровода – оборудование, которое воспринимает и компенсирует движения трубы при прохождении различных сред внутри системы. Чаще всего применяют компенсаторы, работающие в осевом направлении. Но при определенных задачах проектируют и монтируют компенсаторы работающие (в том числе одновременно) в угловом направлении, поворотном, осевом и т.д. Данные устройства могут быть выполнены в защитном кожухе, с внутренним экраном, в карданном исполнении. Компенсаторы компенсирует тепловое расширение в силу нагрева рабочей средой стенок системы, снимает вибрационную нагрузку при эксплуатации трубопроводного и насосного оборудования, принимает на себя перемещение элементов трубной системы. Применение компенсатора продлевает срок службы трубопровода.

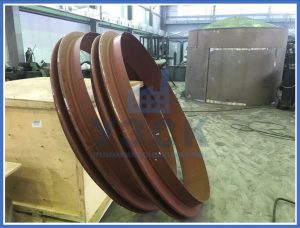

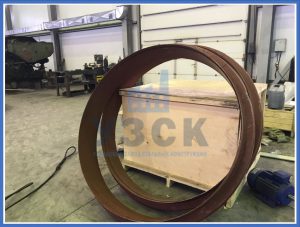

Линзовый компенсатор ПГВУ, ОСТ, КДМ, КЛО и других серий и марок, круглого и прямоугольного сечений производят из различных типов стали, как из углеродистых, низкоуглеродистых, так и из нержавеющих.
В зависимости от размера, компенсирующей способности, давления, среды и других параметров системы, применяют однолинзовые, двухлинзовые, трёхлинзовые и четырёхлинзовые компенсаторы. Основная сфера применения в нефтегазовой промышленности, нефтепереработывающей отрасли, химических предприятиях, при необходимости компенсации температурного удлинения корпусов теплообменного и газотурбинного оборудования, пыле- газо- воздуховодов и в вентиляционных системах. По типу исполнения и крепления к системе линзовые компенсаторы могут быть выполнены под приварку — для жесткой фиксации компенсатора к трубопроводу круглого или иного сечения путём сваривания концов трубопровода с концевыми деталями компенсатора, имеющими одинаковое сечение и толщину стенки, либо приварки самой линзы (имеющей меньшую толщину стенки) к элементам трубопроводной арматуры. Данный вид установки линзового компенсатора дает прочное и герметичное соединение компенсатора. Также линзовый компенсатор может быть фланцевого исполнения. Установка компенсатора фланцевого типа жестко фиксирует фланец данного устройства к ответному фланцу трубопровода. Такой тип присоединения к системе стальных газоходов обеспечивает разъемное соединение элементов трубопровода, позволяет осуществить оперативный ремонт, замену вышедшего из строя компенсатира, однако при этом требует периодического контроля межфланцевого уплотнения.
Помимо вышеприведенного оборудования, мы изготавливаем устанавливаемые в системах с стальными газоходами следующее оборудование:
- Люки лазы, опоры, подвески и прочие крепежные детали;
- Опорные конструкции (опоры и подвески) подразделяются на два типа – подвижные (свободные) и неподвижные (мёртвые);
- Подвижные опоры подразделяются на скользящие и катковые и yеподвижные опоры;
- Подвесные опоры (подвески) применяют для надземной прокладки водоводов небольших диаметров (от 150 до 500 мм);
- Зонты, дефлекторы, вентиляционные решетки;
- Сборники, контейнеры, коллекторы, улитки и прочее вспомогательное оборудование;
- Циклоны и пылеуловители.
КАЧЕСТВО ГАЗОХОДОВ
Мы проектируем и производим газоходы, дымоходы и воздуховоды уже более 10 лет, собственное производство, своя лаборатория неразрушающего контроля, необходимое оборудование для производства газоходов, конструкторский отдел позволяет предлагать низкие цены на газоходы. Стоимость формируется исходя из технических условий, определяющих тип газохода, габариты газохода, материал и т.д.
Мы производим газоходы в соответствии с действующими нормами, ГОСТами и т.д. Имеем всю необходимую документацию для производства газоходов-Сертификаты, Декларации ТР ТС. Гарантийный срок газоходов 24 месяца, но не более 36 месяцев с момента продажи.
Для заказа расчета стоимости газохода необходимо направить заявку нам на е-майл или связавшись с менеджером по телефонам из раздела контакты.
